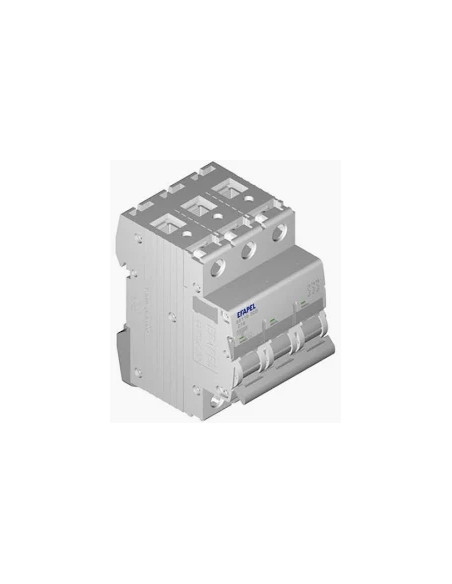

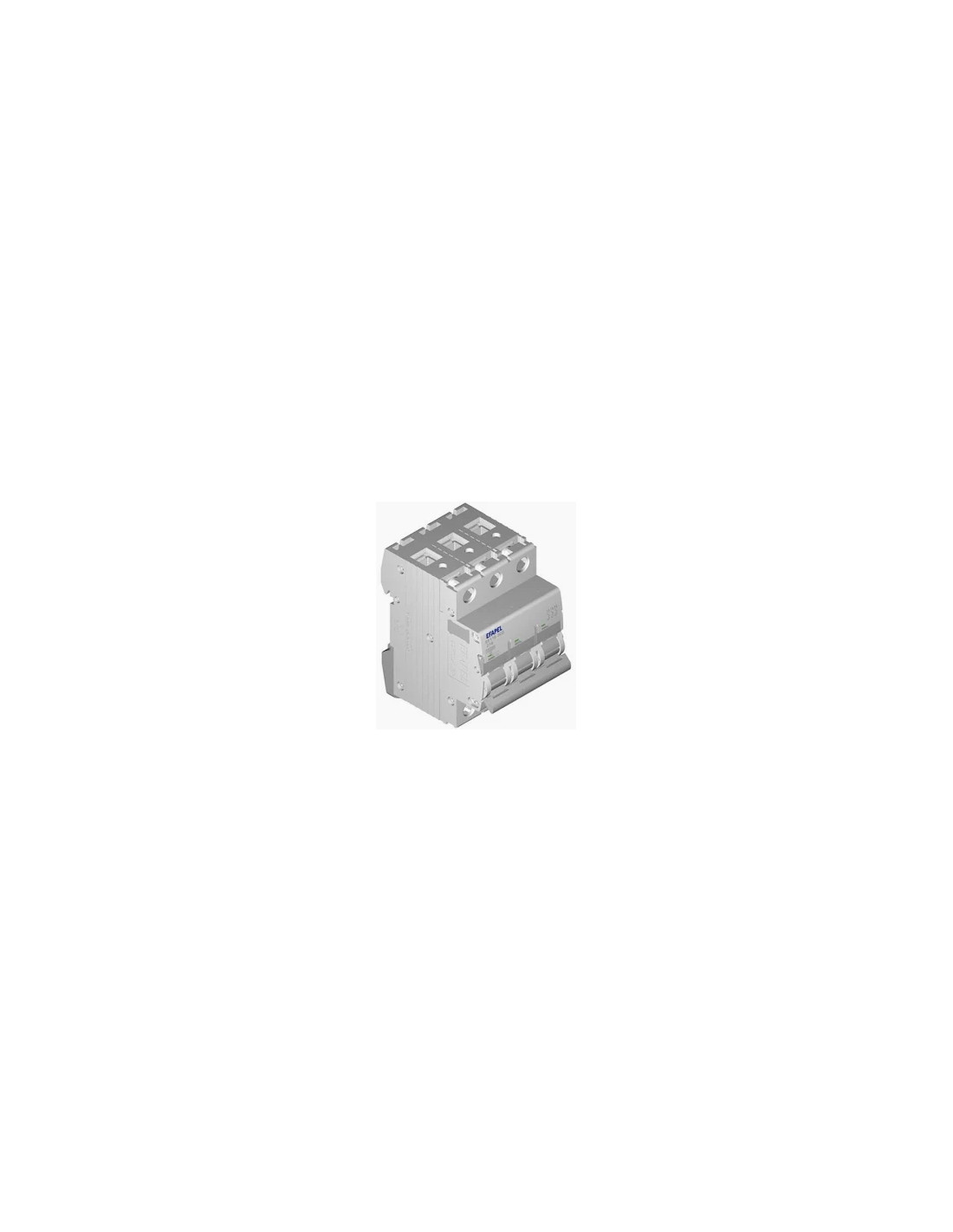

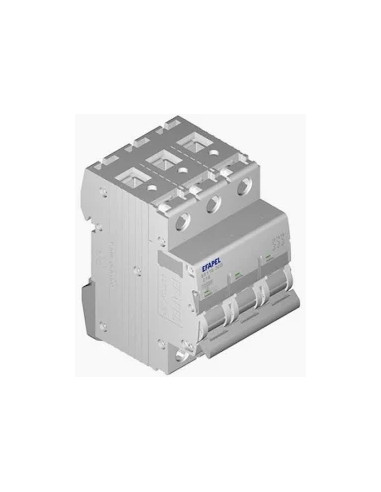

DISJUNTOR MT - 3P - 4,5KA - C - 16A
O disjuntor magnetotérmico de 3 Polos (Trifásico), com capacidade de corte de 4,5 kA e corrente nominal de 16 Amperes (Curva C), é um dispositivo de proteção elétrica modular desenvolvido para instalação em calha DIN. Projetado para salvaguardar circuitos trifásicos ou conjuntos de linhas monofásicas contra sobrecargas prolongadas e curto-circuitos, este equipamento garante a interrupção simultânea de todas as fases em caso de anomalia num dos polos. Sendo calibrado a 16A com Curva C, é ideal para circuitos de tomadas industriais, sistemas de climatização de média potência e motores elétricos ligeiros.
-
Tipo: Disjuntor Magnetotérmico Modular (MCB)
-
Configuração de Polos: 3 Polos (3P / Trifásico). Oferece proteção térmica e magnética independente em cada uma das três fases, acopladas a um mecanismo de disparo comum que desliga todas as linhas em simultâneo (corte omnipolar), ocupando o espaço padrão de 3 módulos (54 mm) no quadro elétrico.
-
Corrente Nominal (In): 16 Amperes (Calibragem padrão para distribuição trifásica de uso geral ou alimentação dedicada de maquinaria).
-
Curva de Disparo: Curva C (Disparo magnético calibrado entre 5 a 10 vezes a corrente nominal, adequado para circuitos de distribuição geral e equipamentos com picos de arranque moderados).
-
Poder de Corte Nominal (Icn): 4,5 kA (4500 Amperes a 400V AC, segundo a norma EN 60898-1), oferecendo uma capacidade de interrupção económica e fiável em instalações onde a intensidade de curto-circuito presumida é controlada.
-
Tensão Nominal de Operação: 400V AC (Frequência standard de 50/60Hz), ideal para redes trifásicas comerciais, de oficinas ou pequenas indústrias.
-
Mecanismo de Disparo: * Térmico: Proteção temporizada por elementos bimetálicos independentes contra sobreaquecimentos provocados por sobrecargas contínuas.
-
Magnético: Proteção instantânea por bobinas eletromagnéticas de atuação rápida em caso de curto-circuito severo.
-
-
Montagem e Instalação: Fixação rápida através de grampo de encaixe universal em calha DIN padrão de 35 mm. Bornes de ligação por parafuso robustos com proteção IP20 contra contactos acidentais, compatíveis com cabos rígidos ou flexíveis e barramentos de pente trifásicos.
-
Sinalização Frontal: Equipado com indicação visual clara de estado (Ligado/Desligado) na face frontal do aparelho, permitindo aferir a posição real dos contactos internos com total segurança.
-
Aplicações: Proteção de pequenos motores trifásicos (bombas de água, extratores, ventiladores), circuitos de ar condicionado e climatização (AVAC) monofásicos dispersos ou trifásicos, linhas de tomadas trifásicas de uso geral (oficinas e garagens), unidades de aquecimento elétrico e distribuição de energia em subquadros.
5603011060442
