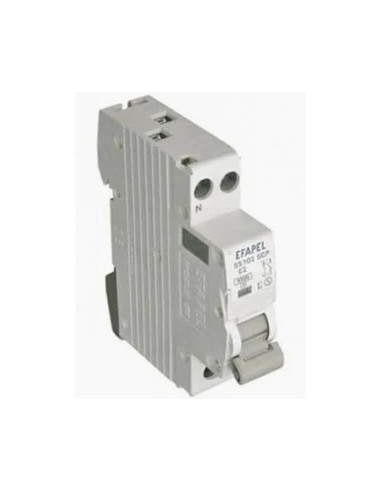

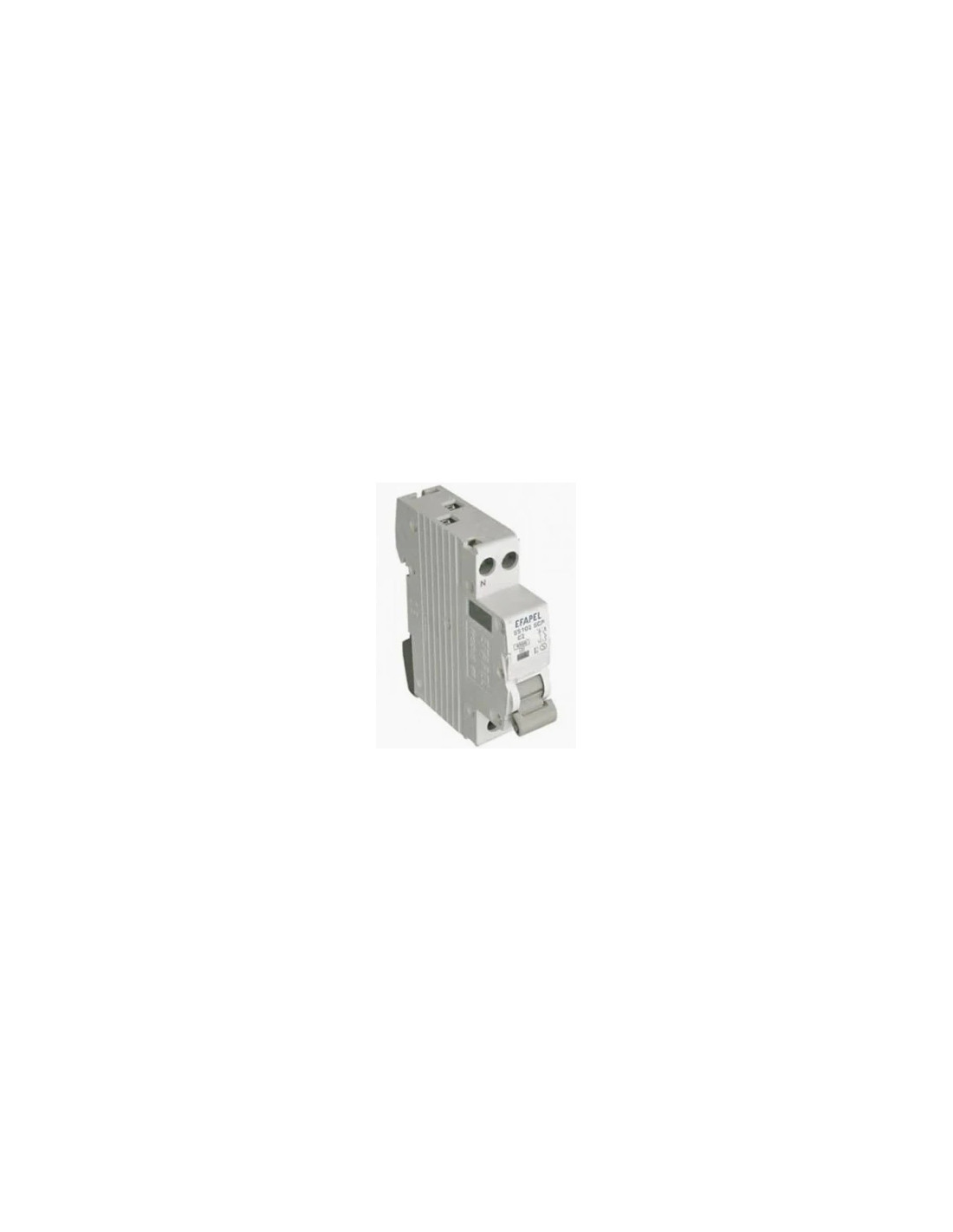

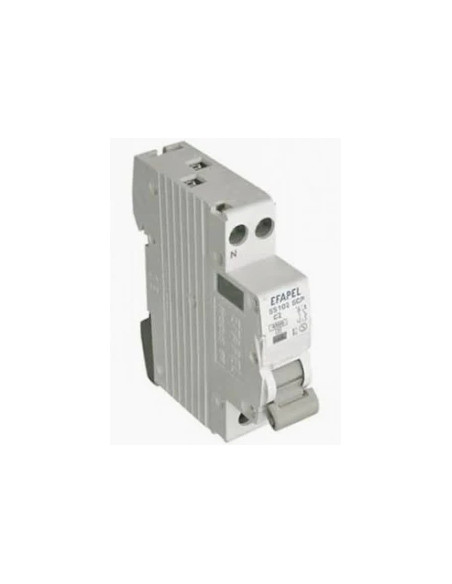

DISJUNTOR MT - 1P+N - 4,5KA - C - 16A
O disjuntor magnetotérmico de 1 Polo + Neutro (1P+N), com capacidade de corte de 4,5 kA e corrente nominal de 16 Amperes (Curva C), é um dispositivo de proteção elétrica modular desenvolvido para calha DIN. Projetado para instalações monofásicas residenciais e comerciais, este equipamento compacto protege as cablagens contra sobrecargas prolongadas e curto-circuitos. Sendo um modelo 1P+N (formato estreito DPN), garante a proteção ativa com disparador térmico e magnético no polo da fase e o corte simultâneo do condutor de neutro, assegurando o isolamento total do circuito em apenas 1 módulo de espaço.
-
Tipo: Disjuntor Magnetotérmico Modular (MCB)
-
Configuração de Polos: 1 Polo + Neutro (1P+N). Monitoriza e protege eletricamente a fase e secciona o neutro em simultâneo, ocupando o espaço padrão de apenas 1 módulo (18 mm) no painel elétrico (formato compacto DPN).
-
Corrente Nominal (In): 16 Amperes (Calibragem padrão e regulamentar para circuitos gerais de tomadas de uso comum).
-
Curva de Disparo: Curva C (Disparo magnético calibrado entre 5 a 10 vezes a corrente nominal, adequado para circuitos de distribuição geral e eletrodomésticos com picos de arranque convencionais).
-
Poder de Corte Nominal (Icn): 4,5 kA (4500 Amperes a 230V AC, segundo a norma EN 60898-1), fornecendo uma proteção fiável e económica para redes elétricas onde as correntes de curto-circuito presumidas são moderadas.
-
Tensão Nominal de Operação: 230V AC (Frequência standard de 50/60Hz).
-
Mecanismo de Disparo: * Térmico: Proteção temporizada por elemento bimetálico contra sobreaquecimentos provocados por sobrecargas contínuas na rede.
-
Magnético: Proteção instantânea por bobina eletromagnética de atuação rápida em caso de curto-circuito.
-
-
Montagem e Instalação: Fixação rápida através de grampo de encaixe universal em calha DIN padrão de 35 mm. Bornes de ligação por parafuso com proteção IP20 contra contactos acidentais, compatíveis com cabos flexíveis ou rígidos e barramentos de pente.
-
Sinalização Frontal: Equipado com indicação visual clara de estado (Ligado/Desligado) na face frontal do aparelho, facilitando as ações de diagnóstico e manutenção no quadro elétrico.
-
Aplicações: Proteção regulamentar de circuitos gerais de tomadas de uso comum (quartos, salas, escritórios), circuitos dedicados para eletrodomésticos de média potência (frigoríficos, máquinas de lavar, micro-ondas) e pequenos sistemas de climatização monofásicos.
