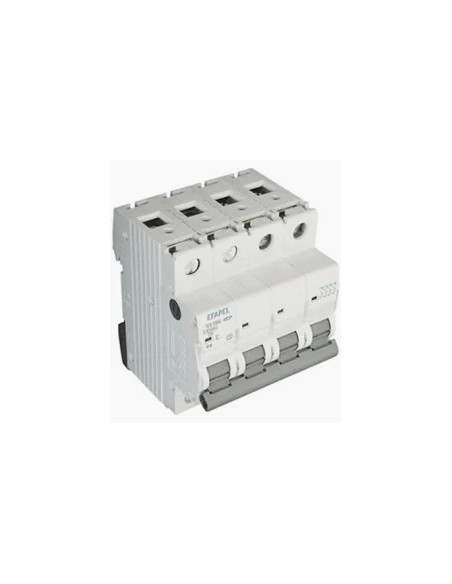

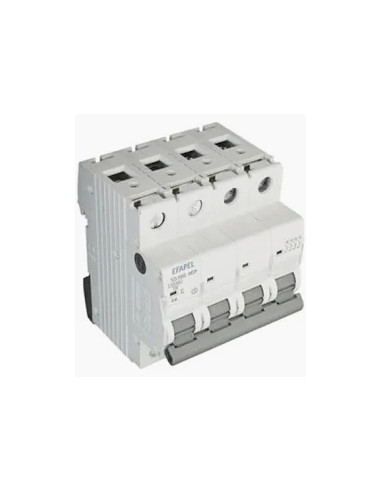

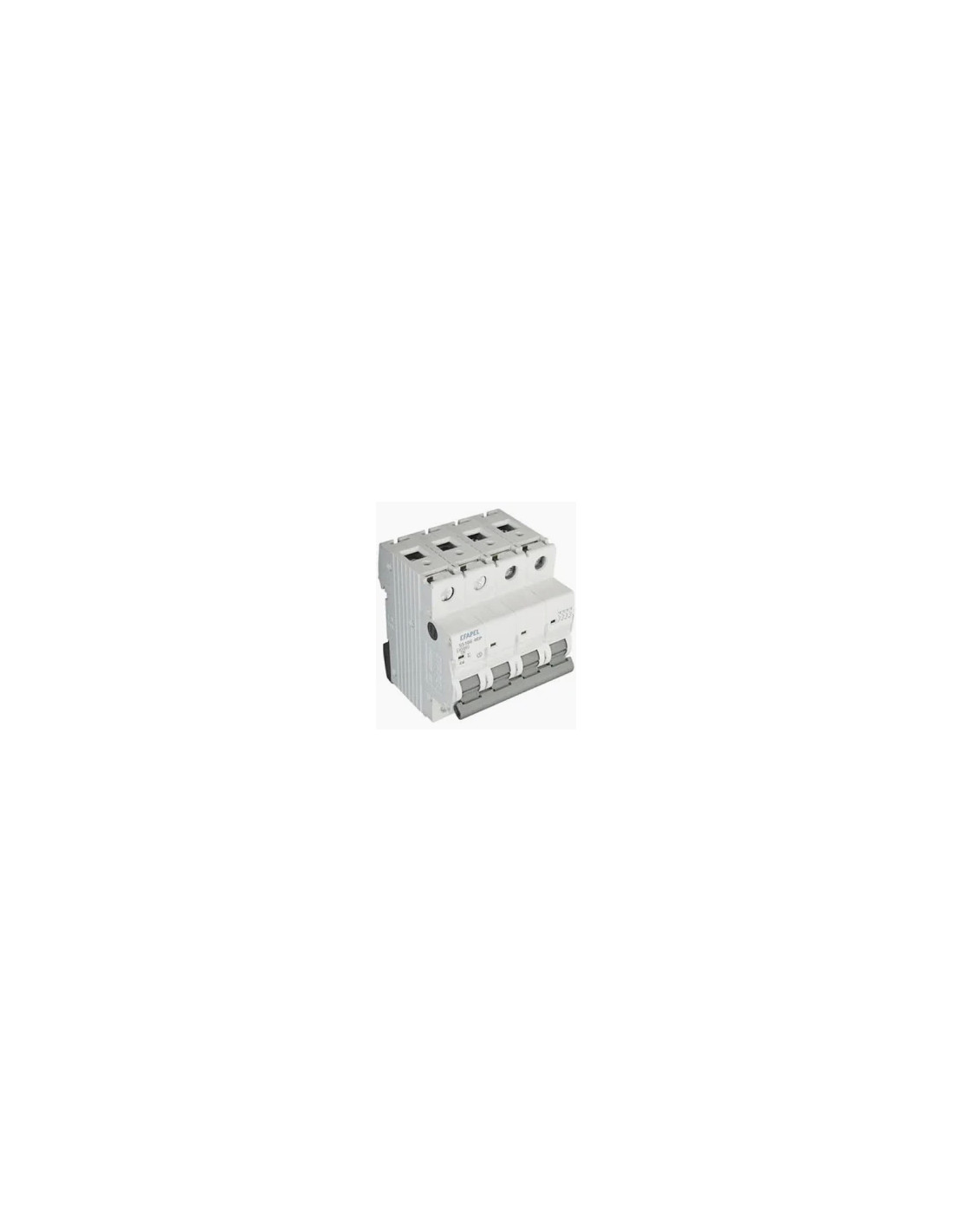

DISJUNTOR MT - 4P - 4,5KA - C - 16A
O disjuntor magnetotérmico de 4 Polos (Tetrapolar), com capacidade de corte de 4,5 kA e corrente nominal de 16 Amperes (Curva C), é um dispositivo modular de proteção elétrica desenvolvido para fixação em calha DIN. Projetado para redes trifásicas com neutro, este equipamento garante a proteção térmica e magnética integral de todas as linhas (as três fases e o condutor de neutro) contra sobrecargas e curto-circuitos. Sendo calibrado a 16A com Curva C, assegura o corte simultâneo e o isolamento galvânico total de todos os condutores em caso de falha, sendo ideal para circuitos de distribuição geral e subquadros comerciais ou residenciais.
-
Tipo: Disjuntor Magnetotérmico Modular (MCB)
-
Configuração de Polos: 4 Polos (4P / Tetrapolar). Oferece proteção e seccionamento independente nas 3 Fases e no Neutro, acoplados a um mecanismo de disparo comum que desliga todas as linhas em simultâneo (corte omnipolar), ocupando o espaço padrão de 4 módulos (72 mm) no quadro elétrico.
-
Corrente Nominal (In): 16 Amperes (Calibragem ideal para circuitos gerais de distribuição ou alimentação dedicada de equipamentos trifásicos de média potência).
-
Curva de Disparo: Curva C (Disparo magnético calibrado entre 5 a 10 vezes a corrente nominal, adequado para circuitos de distribuição geral e cargas convencionais com picos de arranque moderados).
-
Poder de Corte Nominal (Icn): 4,5 kA (4500 Amperes a 400V AC, segundo a norma EN 60898-1), oferecendo uma capacidade de interrupção económica e fiável para redes onde as correntes de curto-circuito presumidas são moderadas.
-
Tensão Nominal de Operação: 400V AC (Frequência standard de 50/60Hz), indicado para instalações trifásicas com neutro.
-
Mecanismo de Disparo: * Térmico: Proteção temporizada por elementos bimetálicos em cada polo contra sobreaquecimentos provocados por sobrecargas.
-
Magnético: Proteção instantânea por bobinas eletromagnéticas de atuação rápida em caso de curto-circuito.
-
-
Montagem e Instalação: Fixação rápida através de grampo de encaixe universal em calha DIN padrão de 35 mm. Bornes de ligação por parafuso com proteção IP20 contra contactos acidentais, compatíveis com cabos flexíveis ou rígidos e barramentos de pente tetrapolares.
-
Sinalização Frontal: Equipado com indicação visual de estado (Ligado/Desligado) na face frontal do aparelho, refletindo com precisão a posição mecânica interna dos contactos de potência.
-
Aplicações: Proteção e isolamento de linhas de distribuição trifásicas com neutro, subquadros elétricos em habitações de grande porte ou comércio, pequenos sistemas de climatização central e AVAC, circuitos de tomadas combinadas (monofásicas e trifásicas) e alimentação de pequenas máquinas industriais.
5603011060534
