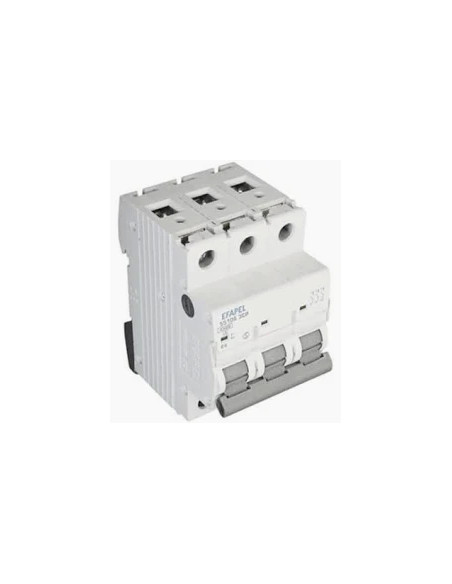

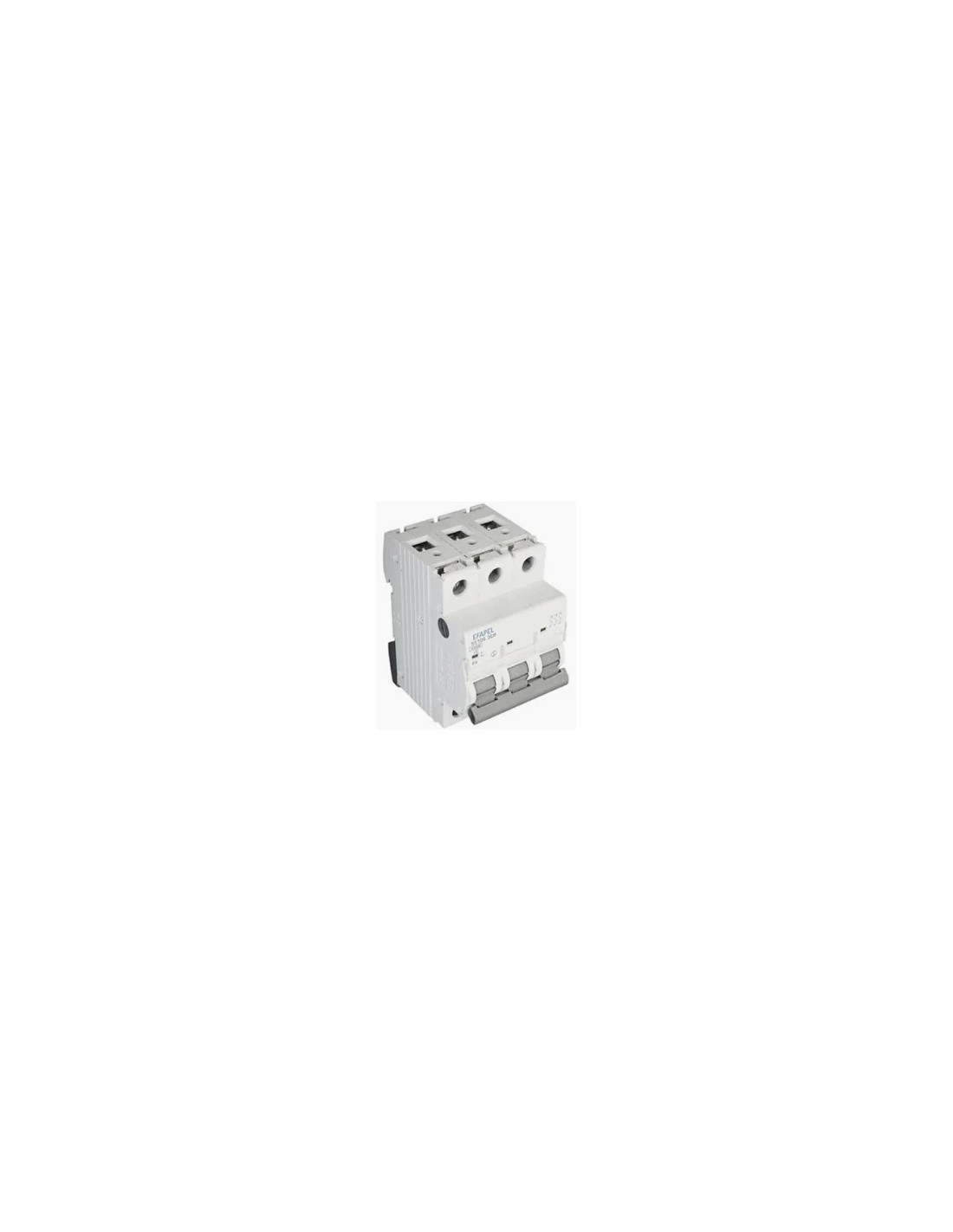

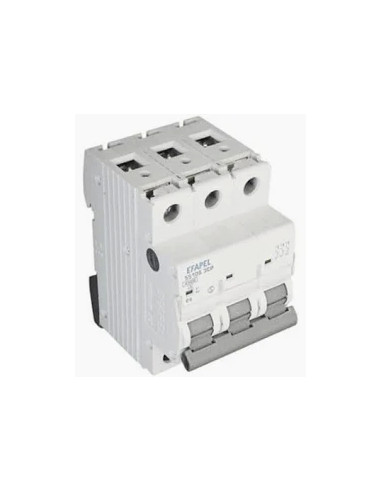

DISJUNTOR MT - 3P - 4,5KA - C - 10A
O disjuntor magnetotérmico de 3 Polos (Trifásico), com capacidade de corte de 4,5 kA e corrente nominal de 10 Amperes (Curva C), é um dispositivo modular de proteção elétrica projetado para carha DIN. Desenvolvido para a salvaguarda de circuitos trifásicos ou de múltiplas fases contra sobrecargas e curto-circuitos, este equipamento garante a interrupção simultânea dos três polos em caso de falha numa das linhas. A sua curva de disparo C oferece a tolerância ideal para picos de corrente moderados no arranque, sendo muito utilizado na proteção de pequenas máquinas trifásicas, circuitos de climatização ou subquadros de distribuição comercial e residencial.
-
Tipo: Disjuntor Magnetotérmico Modular (MCB)
-
Configuração de Polos: 3 Polos (3P / Trifásico). Garante a proteção térmica e magnética independente em cada um dos três polos, com um mecanismo de disparo comum que desliga todas as fases em simultâneo (corte omnipolar), ocupando o espaço padrão de 3 módulos (54 mm) no quadro elétrico.
-
Corrente Nominal (In): 10 Amperes (Calibragem ideal para linhas de distribuição trifásicas de baixa potência ou alimentação dedicada de equipamentos específicos).
-
Curva de Disparo: Curva C (Disparo magnético calibrado entre 5 a 10 vezes a corrente nominal, adequado para circuitos de distribuição geral, cargas indutivas ligeiras e tomadas de uso misto).
-
Poder de Corte Nominal (Icn): 4,5 kA (4500 Amperes a 400V AC, segundo a norma EN 60898-1), oferecendo uma capacidade de interrupção fiável e económica para instalações onde a corrente de curto-circuito presumida é controlada.
-
Tensão Nominal de Operação: 400V AC (Frequência standard de 50/60Hz), ideal para redes industriais ou comerciais trifásicas.
-
Mecanismo de Disparo: * Térmico: Atuação temporizada por elementos bimetálicos independentes para proteção contra sobreaquecimentos causados por sobrecargas.
-
Magnético: Atuação instantânea por bobinas eletromagnéticas rápidas em caso de curto-circuito severo.
-
-
Montagem e Instalação: Fixação rápida através de grampo de encaixe universal em calha DIN padrão de 35 mm. Bornes de ligação por parafuso robustos com proteção IP20 contra contactos acidentais, compatíveis com cabos rígidos ou flexíveis e barramentos de pente trifásicos.
-
Sinalização Frontal: Equipado com indicação visual clara de estado (Ligado/Desligado) na face frontal, permitindo aferir a posição real dos contactos internos de forma segura.
-
Aplicações: Proteção de pequenos motores trifásicos (ex: extratores de ar, ventiladores industriais ligeiros), circuitos de ar condicionado e climatização, linhas de tomadas trifásicas de oficinas, aquecedores industriais de imersão e distribuição de energia em subquadros elétricos.
5603011060435
