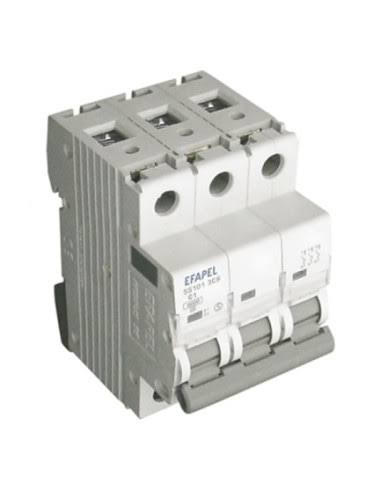

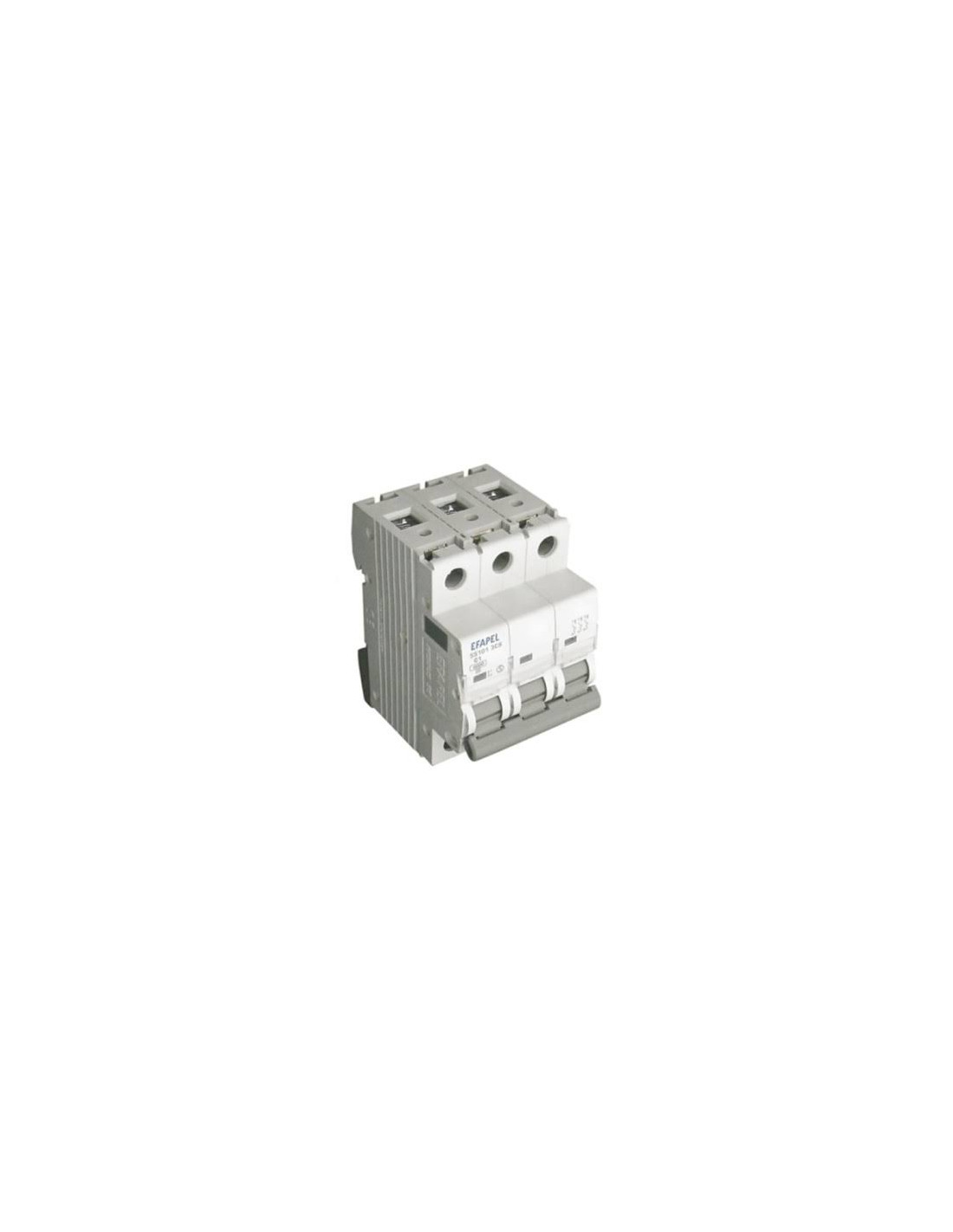

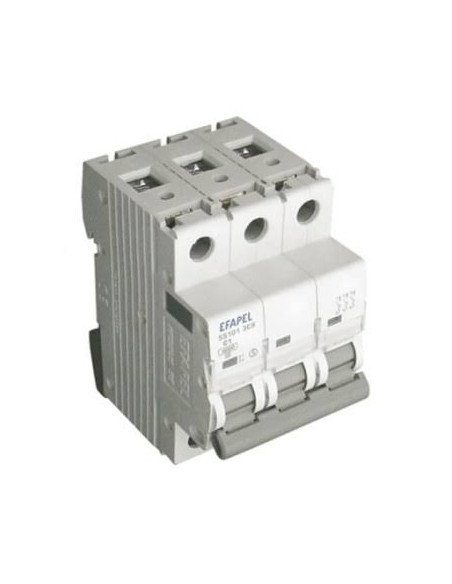

DISJUNTOR MT - 3P - 6KA - C - 10A
O disjuntor magnetotérmico de 3 Polos (Trifásico), com capacidade de corte industrial de 6 kA e corrente nominal de 10 Amperes (Curva C), é um dispositivo modular de proteção elétrica de alta robustez para calha DIN. Desenvolvido para a salvaguarda integral de circuitos trifásicos contra sobrecargas e curto-circuitos comerciais ou industriais, este equipamento garante a interrupção simultânea e instantânea das três linhas de fase em caso de falha. A sua curva de disparo C oferece a tolerância ideal para os picos de corrente no arranque de pequenos motores e cargas indutivas, proporcionando uma excelente margem de segurança e continuidade de serviço.
-
Tipo: Disjuntor Magnetotérmico Modular (MCB)
-
Configuração de Polos: 3 Polos (3P / Trifásico). Oferece proteção térmica e magnética independente em cada uma das três fases, ligadas a um mecanismo de disparo comum que desliga todos os polos em simultâneo (corte omnipolar), ocupando o espaço padrão de 3 módulos (54 mm) no quadro elétrico.
-
Corrente Nominal (In): 10 Amperes (Calibragem ideal para linhas de distribuição trifásicas ou para a proteção individualizada de equipamentos industriais de média/baixa potência).
-
Curva de Disparo: Curva C (Disparo magnético calibrado entre 5 a 10 vezes a corrente nominal, perfeitamente adequado para circuitos de distribuição geral, cargas mistas e motores elétricos ligeiros).
-
Poder de Corte Nominal (Icn): 6 kA (6000 Amperes a 400V AC, segundo a norma EN 60898-1), oferecendo uma elevada capacidade de interrupção em segurança e resistência superior contra curto-circuitos severos em ambientes industriais.
-
Tensão Nominal de Operação: 400V AC (Frequência standard de 50/60Hz), ideal para redes industriais, oficinas ou edifícios comerciais.
-
Mecanismo de Disparo: * Térmico: Atuação temporizada por bimetais independentes para proteção contra sobreaquecimentos provocados por sobrecargas contínuas.
-
Magnético: Atuação instantânea através de bobinas eletromagnéticas de resposta rápida em caso de curto-circuito.
-
-
Montagem e Instalação: Fixação rápida através de grampo de encaixe universal em calha DIN padrão de 35 mm. Bornes de ligação por parafuso robustos com proteção IP20 contra contactos acidentais, compatíveis com cabos flexíveis ou rígidos de secção adequada e barramentos de pente trifásicos.
-
Sinalização Frontal: Equipado com janela indicadora visual de estado (geralmente verde/vermelho ou indicador mecânico) na face frontal, assegurando a leitura real da posição dos contactos internos independentemente do manípulo de manobra.
-
Aplicações: Proteção e seccionamento de pequenos motores trifásicos (ex: bombas de água, extratores de ar, ventiladores industriais), circuitos de climatização e sistemas de ar condicionado centrais (AVAC), linhas de tomadas trifásicas em oficinas e laboratórios, unidades de aquecimento industrial e distribuição de energia em quadros elétricos secundários.
