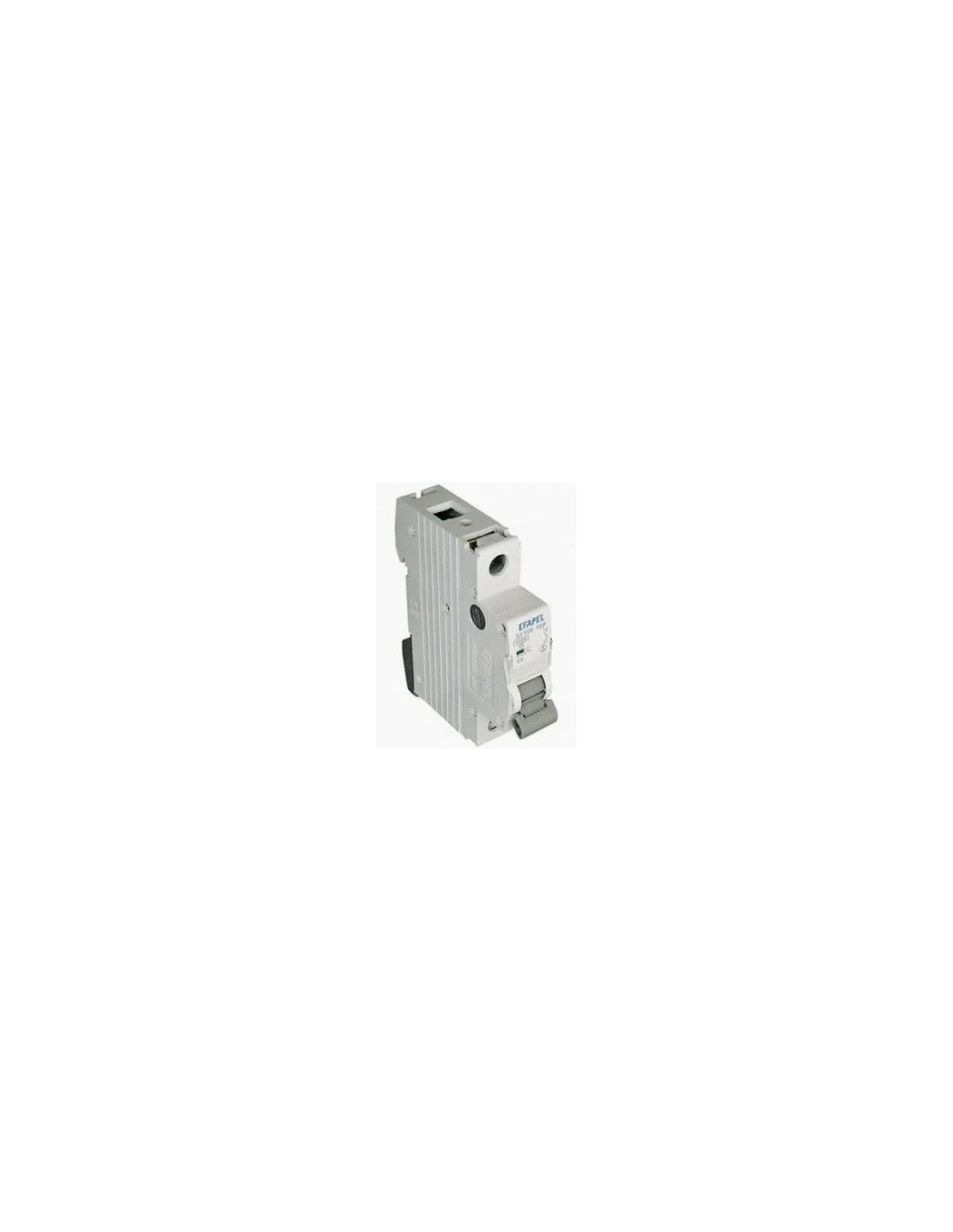

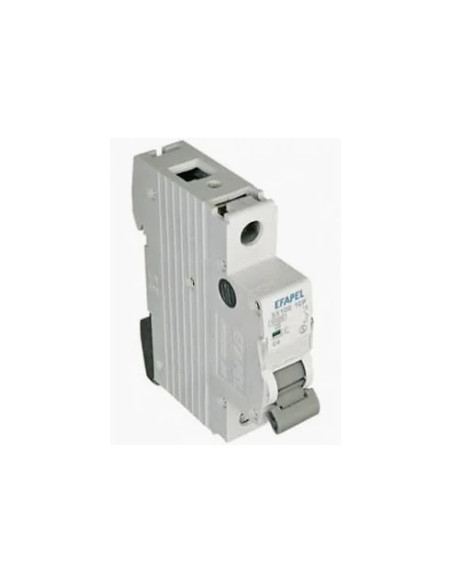

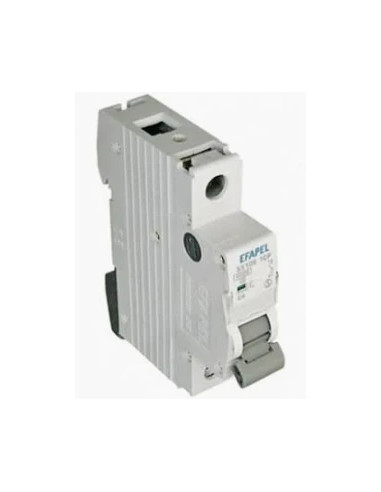

DISJUNTOR MT - 1P - 6KA - C - 20A
O disjuntor magnetotérmico de 1 Polo (1P), com capacidade de corte de 6 kA e corrente nominal de 20 Amperes (Curva C), é um dispositivo de proteção elétrica modular de padrão industrial e residencial para calha DIN. Desenvolvido para proteger linhas monofásicas contra sobrecargas e curto-circuitos, este modelo combina uma excelente robustez com um formato compacto de apenas 1 módulo (18 mm). A sua curva de disparo C garante a tolerância ideal para os picos iniciais de corrente, enquanto o seu poder de corte de 6000A assegura uma margem superior de segurança, tornando-o ideal para a proteção individualizada de circuitos de maior consumo, como ar condicionado, termoacumuladores ou tomadas específicas de cozinha.
-
Tipo: Disjuntor Magnetotérmico Modular (MCB)
-
Configuração de Polos: 1 Polo (1P). Protege e secciona eletricamente um único condutor de fase, ocupando o espaço padrão de exatamente 1 módulo (18 mm) no perfil do quadro elétrico.
-
Corrente Nominal (In): 20 Amperes (Calibragem intermédia-alta, indicada para circuitos monofásicos com requisitos de consumo elevado).
-
Curva de Disparo: Curva C (Disparo magnético atuado entre 5 a 10 vezes a corrente nominal, ideal para a proteção de cablagens em circuitos gerais de distribuição e equipamentos com cargas convencionais).
-
Poder de Corte Nominal (Icn): 6 kA (6000 Amperes a 230V AC, segundo a norma EN 60898-1), oferecendo uma excelente margem de segurança e capacidade de interrupção em caso de curto-circuitos severos em redes domésticas ou comerciais.
-
Tensão Nominal de Operação: 230V AC (Frequência standard de 50/60Hz).
-
Mecanismo de Disparo: * Térmico: Proteção temporizada por elemento bimetálico contra sobreaquecimentos provocados por sobrecargas contínuas na rede.
-
Magnético: Proteção instantânea por bobina eletromagnética de atuação rápida em caso de curto-circuito.
-
-
Montagem e Instalação: Fixação rápida e universal através de grampo de encaixe em calha DIN padrão de 35 mm. Bornes de ligação por parafuso com proteção IP20 contra contactos acidentais, compatíveis com cabos flexíveis ou rígidos (até 25 $mm^2$) e barramentos de pente tipo pino ou forquilha.
-
Sinalização Frontal: Equipado com janela indicadora visual de estado (geralmente verde/vermelho ou identificador mecânico) na face frontal do aparelho, refletindo a posição real dos contactos internos independentemente do manípulo.
-
Aplicações: Proteção dedicada de termoacumuladores elétricos (cilindros), circuitos de ar condicionado e climatização monofásicos, tomadas de cozinha para eletrodomésticos de maior potência (fornos, micro-ondas potentes), circuitos de tomadas para pequenas oficinas e proteção de sublinhas de alimentação secundárias.
