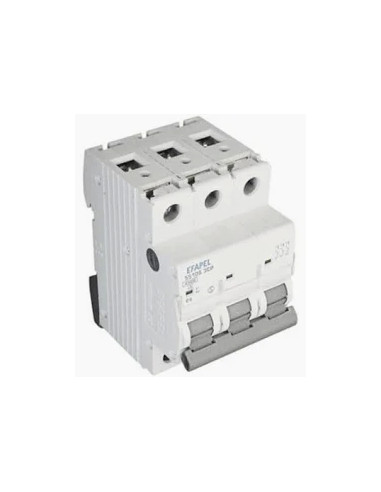

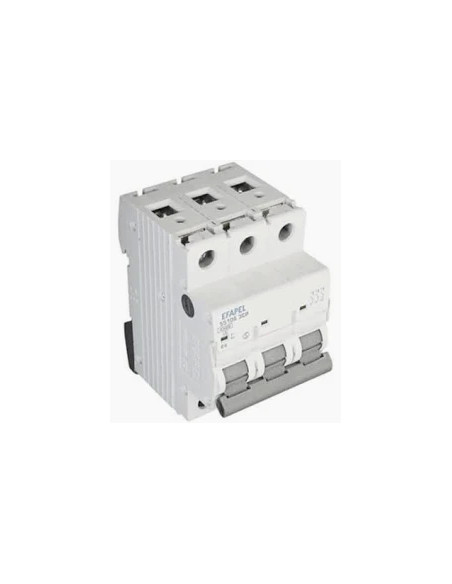

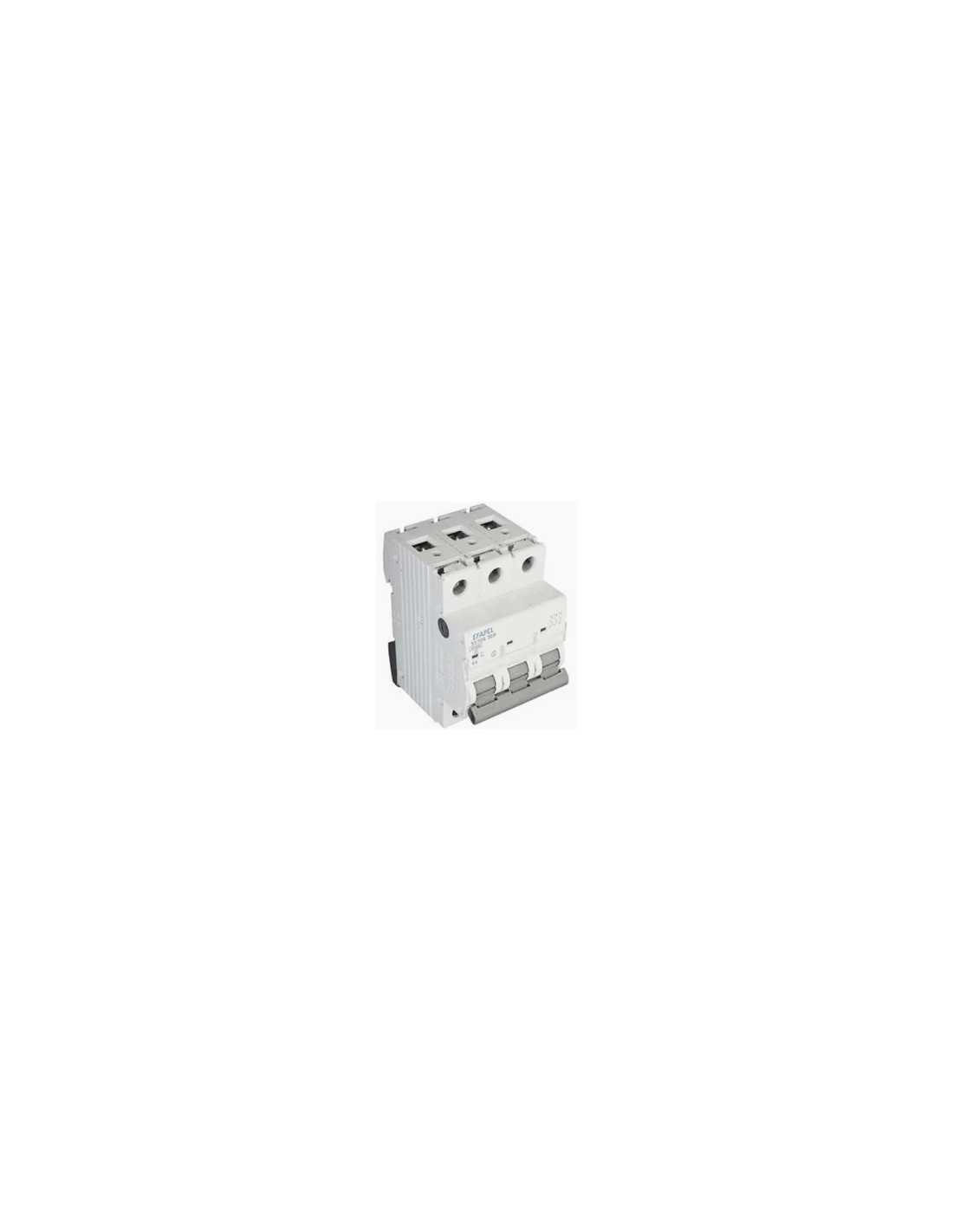

DISJUNTOR MT - 3P - 6KA - C - 20A

Tipo: Disjuntor Magnetotérmico Modular (MCB)

Configuração de Polos: 3 Polos (3P / Trifásico). Oferece proteção térmica e magnética independente em cada uma das três fases, ligadas a um mecanismo de disparo comum que desliga todos os polos em simultâneo (corte omnipolar), ocupando o espaço padrão de 3 módulos (54 mm) no quadro elétrico.

Corrente Nominal (In): 20 Amperes (Calibragem ideal para linhas de distribuição trifásicas gerais, circuitos de tomadas industriais de média potência ou alimentação dedicada de maquinaria).

Curva de Disparo: Curva C (Disparo magnético calibrado entre 5 a 10 vezes a corrente nominal, perfeitamente adequado para circuitos de distribuição geral, cargas indutivas e motores elétricos normais).

Poder de Corte Nominal (Icn): 6 kA (6000 Amperes a 400V AC, segundo a norma EN 60898-1), oferecendo uma elevada capacidade de interrupção em segurança e resistência superior contra curto-circuitos severos na rede elétrica.

Tensão Nominal de Operação: 400V AC (Frequência standard de 50/60Hz), ideal para redes industriais, oficinas, armazéns ou edifícios de serviços.

Mecanismo de Disparo: * Térmico: Atuação temporizada por bimetal de precisão para proteção contra sobreaquecimentos provocados por sobrecargas prolongadas.

• Magnético: Atuação instantânea através de bobina eletromagnética de resposta rápida em caso de curto-circuito.

Montagem e Instalação: Fixação rápida através de grampo de encaixe universal em calha DIN padrão de 35 mm. Bornes de ligação por parafuso robustos com proteção IP20 contra contactos acidentais, compatíveis com cabos flexíveis ou rígidos de secção adequada e barramentos de pente trifásicos.

Sinalização Frontal: Equipado com janela indicadora visual de estado (geralmente verde/vermelho ou indicador mecânico) na face frontal, assegurando a leitura real da posição dos contactos internos independentemente da posição do manípulo de manobra.

Aplicações: Proteção e seccionamento de motores elétricos trifásicos (bombas de água de média potência, compressores de ar, extratores industriais), circuitos de climatização de grande porte e sistemas de ar condicionado centrais (AVAC), linhas de tomadas trifásicas de uso industrial ou de oficina (fichas CEE de 16A/20A), máquinas-ferramentas e distribuição de energia em quadros elétricos secundários.
