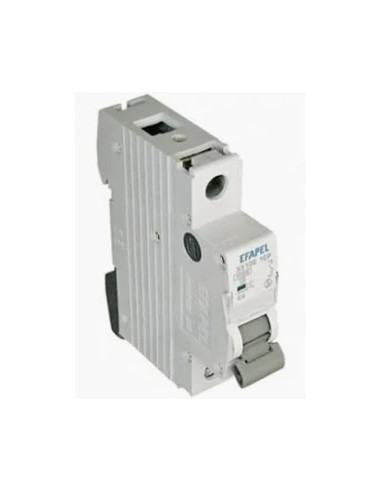

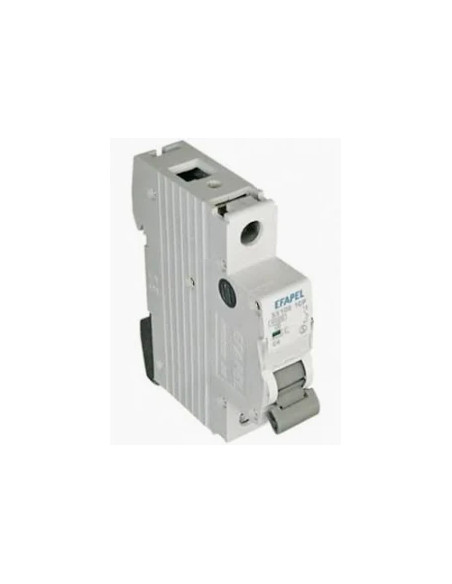

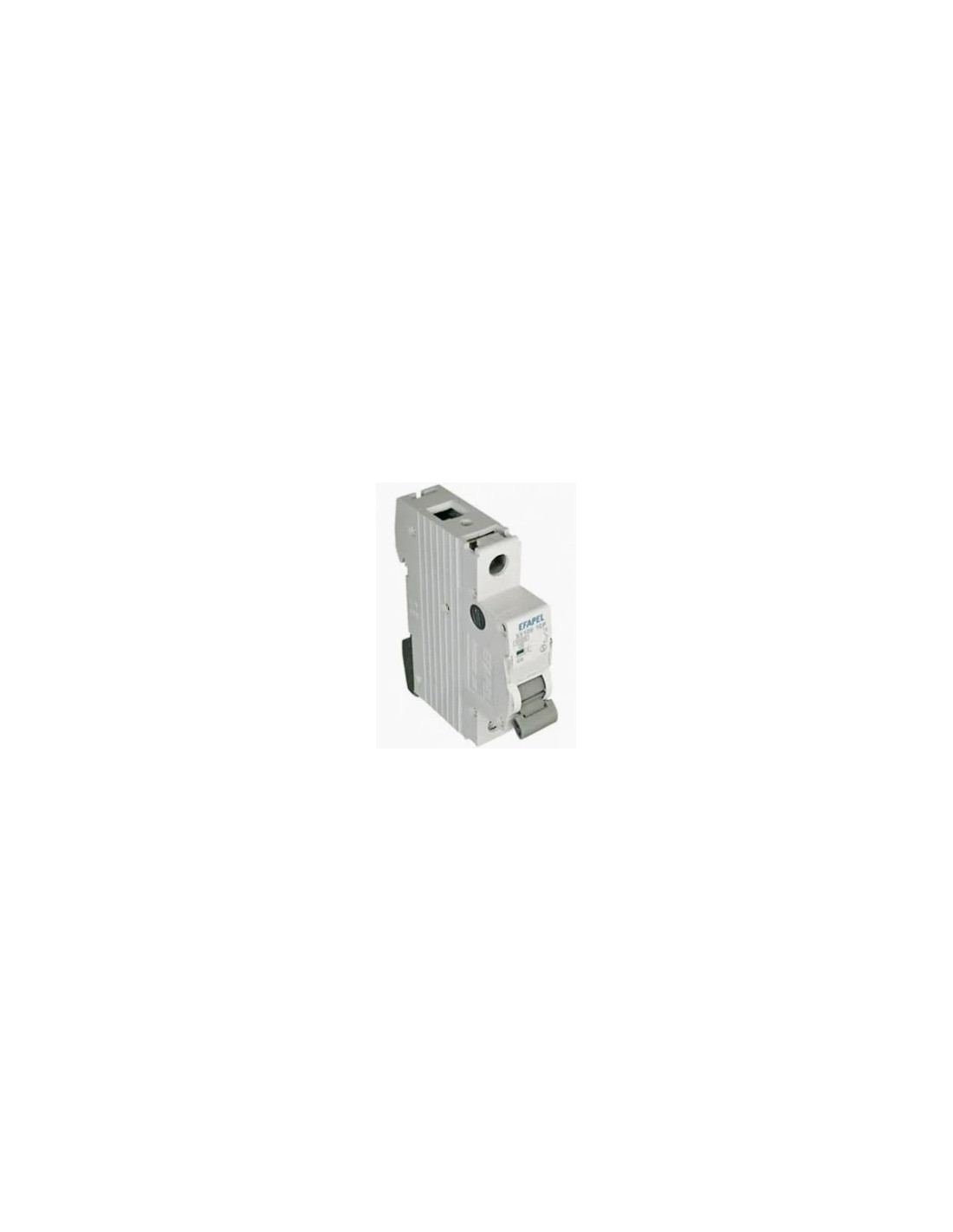

DISJUNTOR MT - 1P - 6KA - C - 25A
O disjuntor magnetotérmico de 1 Polo (1P), com capacidade de corte de 6 kA e corrente nominal de 25 Amperes (Curva C), é um dispositivo de proteção elétrica modular de padrão industrial e comercial para calha DIN. Desenvolvido para proteger linhas monofásicas contra sobrecargas e curto-circuitos, este modelo garante uma elevada margem de segurança e robustez em apenas 1 módulo de espaço (18 mm). Sendo calibrado a 25A com Curva C, é o equipamento ideal para a proteção dedicada de circuitos monofásicos de forte carga e consumo contínuo, como placas de indução, sistemas de climatização de grande porte ou como corte parcial de subquadros elétricos em locais com maior corrente de curto-circuitos presumida.
-
Tipo: Disjuntor Magnetotérmico Modular (MCB)
-
Configuração de Polos: 1 Polo (1P). Protege e secciona eletricamente um único condutor de fase, ocupando o espaço padrão de exatamente 1 módulo (18 mm) no perfil do quadro elétrico.
-
Corrente Nominal (In): 25 Amperes (Calibragem elevada, dimensionada para circuitos monofásicos de consumo elevado e contínuo).
-
Curva de Disparo: Curva C (Disparo magnético calibrado entre 5 a 10 vezes a corrente nominal, adequado para circuitos de distribuição geral e equipamentos com picos de arranque moderados).
-
Poder de Corte Nominal (Icn): 6 kA (6000 Amperes a 230V AC, segundo a norma EN 60898-1), oferecendo uma excelente capacidade de interrupção em segurança e resistência superior contra curto-circuitos severos na rede.
-
Tensão Nominal de Operação: 230V AC (Frequência standard de 50/60Hz).
-
Mecanismo de Disparo: * Térmico: Atuação temporizada por bimetal de precisão contra sobreaquecimentos provocados por sobrecargas contínuas (normalmente associado a condutores de 4 $mm^2$ ou 6 $mm^2$, dependendo das condições de instalação).
-
Magnético: Atuação instantânea por bobina eletromagnética de resposta rápida em caso de curto-circuito severo.
-
-
Montagem e Instalação: Fixação rápida através de grampo de encaixe universal em calha DIN padrão de 35 mm. Bornes de ligação por parafuso robustos com proteção IP20 contra contactos acidentais, compatíveis com cabos flexíveis ou rígidos e barramentos de pente tipo pino ou forquilha.
-
Sinalização Frontal: Equipado com janela indicadora visual de estado (geralmente verde/vermelho ou identificador mecânico) na face frontal do aparelho, assegurando a leitura real da posição dos contactos internos independentemente da posição do manípulo.
-
Aplicações: Proteção dedicada de circuitos de cozinha de alta potência (placas de fogão elétricas, vitrocerâmicas ou indução), sistemas de climatização, AVAC e bombas de calor de grande porte, termoacumuladores industriais, circuitos de tomadas de oficinas mecânicas com maquinaria pesada e seccionamento/proteção a montante de subquadros elétricos secundários.
5603011057954
