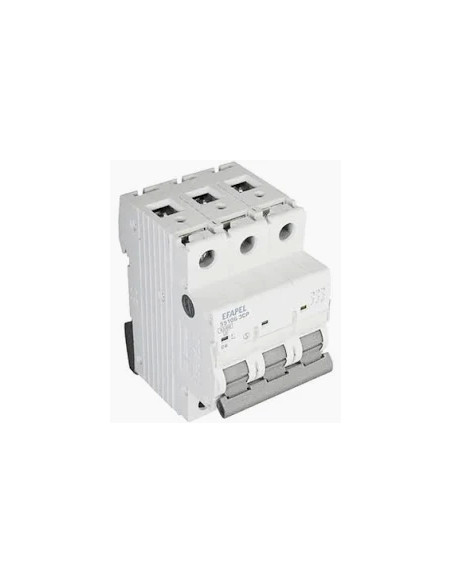

DISJUNTOR MT - 3P - 4,5KA - C - 25A
O disjuntor magnetotérmico de 3 Polos (Trifásico), com capacidade de corte de 4,5 kA e corrente nominal de 25 Amperes (Curva C), é um dispositivo de proteção elétrica modular desenvolvido para instalação em calha DIN. Projetado para salvaguardar circuitos trifásicos de forte carga contra sobrecargas prolongadas e curto-circuitos, este equipamento garante a interrupção simultânea de todas as fases em caso de anomalia num dos polos. Sendo calibrado a 25A com Curva C, é ideal para a proteção de linhas de distribuição industrial, alimentação de maquinaria pesada, sistemas de climatização centralizados e motores elétricos trifásicos de média potência.
-
Tipo: Disjuntor Magnetotérmico Modular (MCB)
-
Configuração de Polos: 3 Polos (3P / Trifásico). Oferece proteção térmica e magnética independente em cada uma das três fases, acopladas a um mecanismo de disparo comum que desliga todas as linhas em simultâneo (corte omnipolar), ocupando o espaço padrão de 3 módulos (54 mm) no quadro elétrico.
-
Corrente Nominal (In): 25 Amperes (Calibragem elevada para distribuição trifásica de alta carga ou alimentação dedicada de equipamentos com consumo contínuo).
-
Curva de Disparo: Curva C (Disparo magnético calibrado entre 5 a 10 vezes a corrente nominal, adequado para circuitos de distribuição geral e equipamentos com picos de arranque moderados).
-
Poder de Corte Nominal (Icn): 4,5 kA (4500 Amperes a 400V AC, segundo a norma EN 60898-1), oferecendo uma capacidade de interrupção económica e fiável em instalações onde a intensidade de curto-circuito presumida é controlada.
-
Tensão Nominal de Operação: 400V AC (Frequência standard de 50/60Hz), ideal para redes trifásicas comerciais, de oficinas ou pequenas indústrias.
-
Mecanismo de Disparo: * Térmico: Proteção temporizada por elementos bimetálicos independentes contra sobreaquecimentos provocados por sobrecargas contínuas na rede.
-
Magnético: Proteção instantânea por bobinas eletromagnéticas de atuação rápida em caso de curto-circuito severo.
-
-
Montagem e Instalação: Fixação rápida através de grampo de encaixe universal em calha DIN padrão de 35 mm. Bornes de ligação por parafuso robustos com proteção IP20 contra contactos acidentais, compatíveis com cabos rígidos ou flexíveis de secções elevadas e barramentos de pente trifásicos.
-
Sinalização Frontal: Equipado com indicação visual clara de estado (Ligado/Desligado) na face frontal do aparelho, permitindo verificar a posição real dos contactos internos com total segurança.
-
Aplicações: Proteção de motores elétricos trifásicos (bombas de água, compressores, extratores), sistemas de ar condicionado de grande porte e climatização (AVAC), circuitos de tomadas trifásicas industriais (fichas CEE de 16A/25A), equipamentos de aquecimento industrial e seccionamento/proteção geral de subquadros de distribuição.
